Zgrzewanie indukcyjne łączy wkładkę foliową z krawędzią pojemnika za pomocą energii elektromagnetycznej. Butelka lub słoik z zakrętką przechodzi pod głowicą zgrzewającą indukcyjną; folia wewnątrz zamknięcia nagrzewa się, aktywuje warstwę zgrzewalną wkładki i tworzy połączenie w miarę stygnięcia tej warstwy. Proces ten przebiega bezkontaktowo w głowicy zgrzewającej, jednak ciepło nadal odgrywa kluczową rolę w tworzeniu zgrzewu. Niniejszy przewodnik wyjaśnia zasadę działania maszyny do zgrzewania indukcyjnego, wymagania dotyczące wkładki i pojemnika oraz kwestie, na które należy zwrócić uwagę przy doborze sprzętu.
Jak działa zgrzewanie indukcyjne?
Zgrzewarka indukcyjna do nakrętek jest zazwyczaj umieszczana za zakręcarką. Nakrętka wywiera nacisk, który zapewnia równomierne przyłożenie wkładki do powierzchni uszczelniającej pojemnika, często nazywanej powierzchnia terenu. Urządzenie uszczelniające dostarcza energię. Oba te czynniki, wraz z odpowiednim czasem przebywania pod głowicą oraz czasem schładzania, mają wpływ na wynik. Opis procesu firmy Enercon opisuje tę sekwencję.
- Załóż odpowiednią wkładkę i nałóż nasadkę. Wkładka składa się z folii aluminiowej oraz warstwy zgrzewalnej, dobranej odpowiednio do materiału, z którego wykonano pojemnik. Zamknięcie musi utrzymywać wkładkę przylegającą do czystej, nieuszkodzonej krawędzi przy wymagającym momencie dokręcania.
- Przesuń pojemnik z zakrętką pod cewką. Głowica zgrzewająca indukcyjna wytwarza przemienne pole elektromagnetyczne. Powoduje to indukcję prądu elektrycznego w folii, co z kolei powoduje jej nagrzewanie się.
- Włącz warstwę zgrzewającą. Ciepło pochodzące z folii powoduje zmiękczenie warstwy przylegającej do pojemnika. W przypadku dwuczęściowej wkładki może również stopić się warstwa wosku, co spowoduje oddzielenie folii od podłoża pozostałego w nakrętce. Wkładka jednoczęściowa ma inną budowę.
- Pozwól, aby klej ostygł, a następnie sprawdź go. Warstwa zgrzewalna łączy się z obrzeżem, gdy pojemnik opuszcza linię produkcyjną i ostygnie. Przed zatwierdzeniem parametrów produkcyjnych należy sprawdzić zgrzaną próbkę.

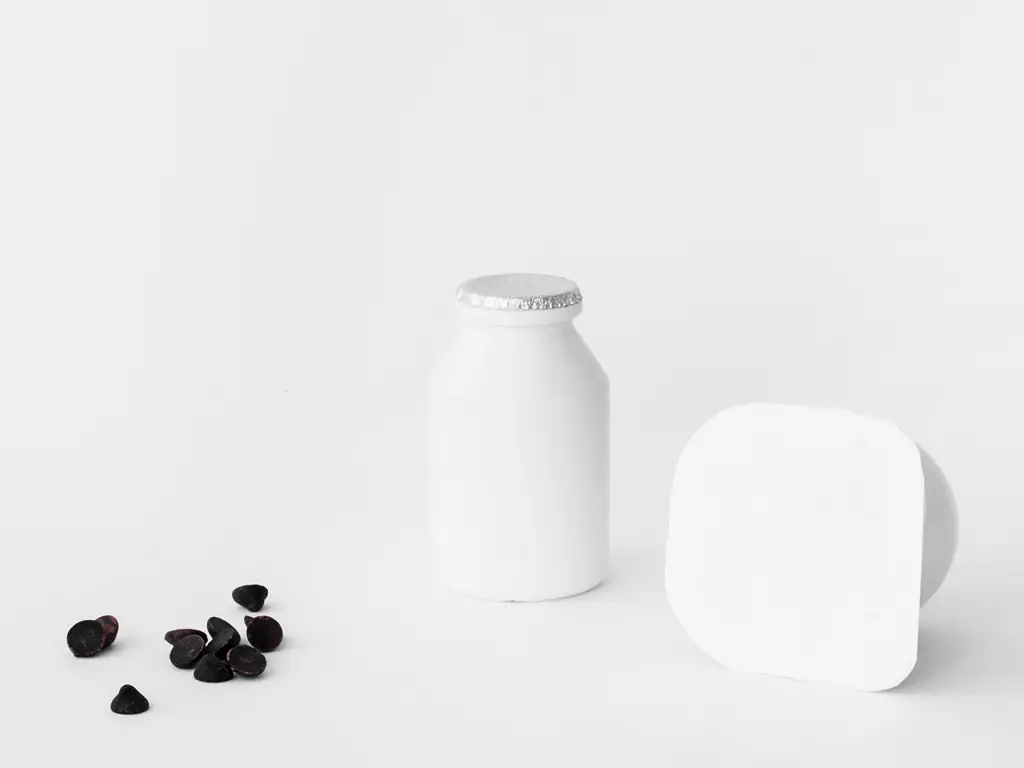

Gotowy zgrzew indukcyjny czy wkładka foliowa jest przyklejona do otworu; zgrzewanie indukcyjne jest to proces, w ramach którego się je stosuje. Prawidłowo dobrane uszczelnienia indukcyjne mogą stanowić barierę ochronną oraz zapewniać widoczny dowód otwarcia, jednak ich skuteczność zależy od całego opakowania, produktu, wkładki oraz sprawdzonych parametrów procesu. Nie należy zakładać wydłużenia okresu przydatności do spożycia bez przeprowadzenia testów dostosowanych do konkretnego produktu.

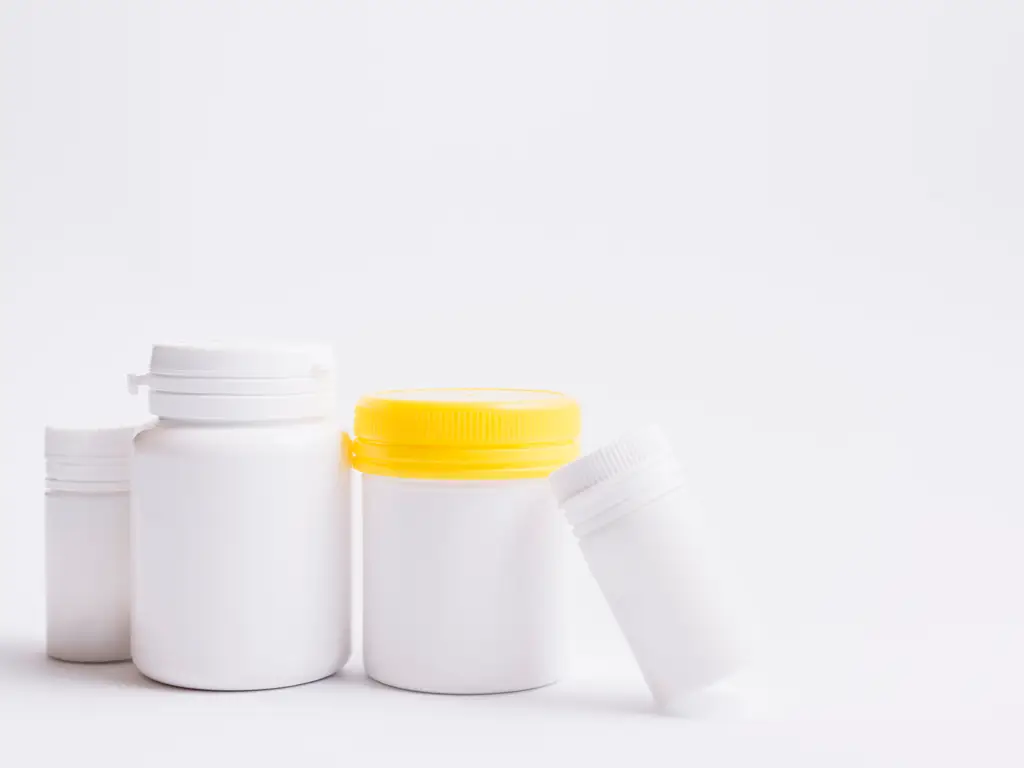

Jakie wkłady, pojemniki i nakrętki można zamykać metodą indukcyjną?
Warstwa zgrzewalna musi być dostosowana do powierzchni styku pojemnika. Wkładka przeznaczona do jednego rodzaju tworzywa sztucznego może nie przylegać do innego; w przypadku szkła konieczne jest zastosowanie wkładki zaprojektowanej specjalnie do szkła. Istotne znaczenie mają również skład chemiczny produktu, wymagania dotyczące otwierania, konstrukcja nakrętki oraz stan krawędzi pojemnika. Przewodnik Seliga po zgrzewaniu indukcyjnym traktuje dobór wkładki, ciśnienie w komorze, temperaturę i czas przebywania jako elementy jednego systemu.
| Cechy opakowania | Co należy sprawdzić |
|---|---|
| Plastikowa butelka lub słoik | Należy dopasować warstwę zgrzewalną wkładki do konkretnego materiału, takiego jak PET, HDPE lub PP. Należy sprawdzić, czy brzeg nie jest zanieczyszczony ani uszkodzony. |
| Szklana butelka lub słoik | Należy użyć podkładki przeznaczonej do szkła i sprawdzić trwałość połączenia na rzeczywistym wykończeniu szyjki. |
| Zamknięcie i wkładka | Należy sprawdzić konstrukcję wkładki, moment dokręcenia nasadki, położenie folii oraz czy głowica uszczelniająca może przekazywać energię do wkładki. |
| Metalowa nakrętka lub pojemnik | Nie należy zakładać, że standardowy zestaw do zamykania butelek będzie działał. Metal znajdujący się w pobliżu pola magnetycznego może się nagrzewać lub zakłócać transfer energii; należy ocenić całość zestawu wraz z dostawcą wkładki i sprzętu. |
W przypadku zmiany rodzaju nakrętki lub kształtu szyjki opakowania należy ponownie sprawdzić zgodność i ustawienia. Sam krążek foliowy nie stanowi gotowego uszczelnienia; jego powłoka zgrzewalna musi się połączyć z materiałem, z którego wykonano opakowanie.
Jakie rodzaje maszyn do zgrzewania indukcyjnego są dostępne?
Wybór sprzętu zależy przede wszystkim od sposobu, w jaki pojemniki przemieszczają się w ramach procesu. A maszyna do zgrzewania indukcyjnego Można ją obsługiwać pojedynczo, po jednym pojemniku na raz, lub włączyć do linii produkcyjnej pracującej w trybie ciągłym. Odpowiednią wydajność należy ustalić na podstawie rzeczywistych wymiarów nakrętki, wkładki i opakowania, a nie wywnioskować na podstawie ogólnej kategorii maszyny.
| Format maszynowy | Typowe działanie | Najlepsze pytanie, jakie można zadać |
|---|---|---|
| Ręczne lub stołowe | Operator ustawia każdy pojemnik z zakrętką pod głowicą. | Czy operator jest w stanie konsekwentnie utrzymywać wymaganą pozycję i czas przebywania w niej? |
| Półautomatyczny | Operator załadowuje pojemniki; część procesu jest kontrolowana przez głowicę stałą lub krótki przenośnik. | W jaki sposób kontroluje się czas przebywania i jak sprawdza się próbki? |
| Ciągłe przetwarzanie w linii | Pojemniki z zakrętkami przemieszczają się po przenośniku przez pole indukcyjne. | Czy uszczelniarka będzie utrzymywać zatwierdzony zakres pracy przy rzeczywistej prędkości linii? |
W przypadku linii produkcyjnej należy porównać zgrzewarkę z urządzeniem znajdującym się przed nią urządzenia do zamykania. Urządzenie do zakręcania musi nakładać zamknięcie w sposób spójny, aby zgrzewanie indukcyjne mogło zapewnić powtarzalne połączenie.
Jak wybrać zgrzewarkę indukcyjną
Poproś dostawców o przetestowanie rzeczywistej butelki lub słoika, nakrętki, wkładki oraz produktu. O tym, czy proponowana maszyna i opakowanie mogą ze sobą współpracować, decydują następujące parametry:
Jako konkretny przykład sprzętu firma Levapack wymienia swoje Zgrzewarka indukcyjna do nakładek LPE-FIS100 z prędkością 100–200 butelek na minutę przy średnicy zgrzewu wynoszącej 50–121 mm. Są to opublikowane parametry techniczne maszyny, a nie gwarantowana wydajność dla każdego pojemnika. Należy sprawdzić osiągalną prędkość i jakość zgrzewu na własnych próbkach. Bardziej szczegółową listę kontrolną dotyczącą zakupu można znaleźć na stronie firmy Levapack pod adresem przewodnik po zakupie maszyn do zgrzewania indukcyjnego.
Zgrzewanie indukcyjne a zgrzewanie termiczne: jaka jest różnica?
Wyrażenie zgrzew indukcyjny a zgrzew termiczny może wprowadzać w błąd: zgrzewanie indukcyjne samo w sobie jest procesem zgrzewania termicznego. Warto porównać ogrzewanie indukcyjne folii wyścielającej wewnątrz zamknięcia oraz ogrzewanie materiału uszczelniającego metodą bezpośredniego kontaktu, takie jak folia nakładana na tackę lub pokrywkę za pomocą podgrzewanego narzędzia. Żadna z tych metod nie jest z natury szybsza, trwalsza ani nie zapewnia lepszej ochrony przed manipulacją w przypadku każdego opakowania.
| Pytanie | Zgrzewanie wkładki indukcyjnej | Zgrzewanie przez bezpośredni kontakt |
|---|---|---|
| W jaki sposób dostarczane jest ogrzewanie? | Pole elektromagnetyczne podgrzewa folię w wkładce; głowica nie styka się z opakowaniem. | Nagrzane narzędzie przekazuje ciepło poprzez kontakt z materiałem uszczelniającym lub opakowaniem. |
| Jakiego rodzaju pakiet jest zazwyczaj oferowany? | Sztywny pojemnik z pokrywką i kompatybilną foliową wkładką. | Zależy to od maszyny i oprzyrządowania; typowymi przykładami są tacki, kubki i folie elastyczne. |
| Co decyduje o uszczelnieniu? | Kompatybilność wkładów i pojemników, ciśnienie w nakrętce, energia indukcyjna, czas przebywania oraz chłodzenie. | Zgodność materiałów, nacisk styku, temperatura narzędzia, czas przytrzymania oraz chłodzenie. |
Należy dokonać wyboru w oparciu o opakowanie i wymagany sposób otwierania, a następnie sprawdzić szczelność zgrzewu w warunkach przewidzianych dla produkcji i dystrybucji. Widoczny zgrzew indukcyjny z folii może pomóc w wykryciu, że pojemnik został otwarty; proces zgrzewania bezpośredniego może również zapewnić mocne zgrzewanie, o ile materiały i oprzyrządowanie są do tego przystosowane.
Typowe problemy z uszczelnieniami indukcyjnymi i sposoby ich sprawdzania
Gdy zgrzew indukcyjny Jeśli to nie zadziała, przed zwiększeniem mocy sprawdź cały system. Wytyczne firmy Enercon dotyczące uszczelniania kładzie nacisk na zgodność wkładów, sposób zakładania nasadki, pozycję głowy oraz zakres działania.
- Brak więzi lub słaba więź: sprawdzić, czy na obrzeżu nie ma pozostałości produktu ani uszkodzeń; upewnić się, że wkładka jest dostosowana do materiału, z którego wykonano pojemnik, a nakrętka jest prawidłowo założona.
- Tylko część uszczelek obręczy: sprawdzić powierzchnię terenu, ułożenie wykładziny, śledzenie kontenerów oraz ustawienie i szczelinę głowicy uszczelniającej.
- Spalona lub pomarszczona wkładka: ocenić nadmierne zużycie energii lub czas przebywania oraz sprawdzić, czy butelki zatrzymują się pod działającą głowicą.
- Pieczęć zostaje początkowo zatwierdzona, ale później odrzucona: ponownie przeprowadzić badanie po schłodzeniu oraz w przewidywanych warunkach przechowywania i transportu; sprawdzić zgodność kombinacji wkładki i produktu.
- W nakrętce nie ma folii: przed zamknięciem należy sprawdzić obecność wkładki i rozważyć wprowadzenie systemu wykrywania i odrzucania na liniach o większej wydajności.
Podczas uruchamiania linii oraz po zmianie typu butelki, nakrętki, wkładki lub prędkości należy przygotować pojemniki próbne i sprawdzić je zgodnie z udokumentowaną procedurą dostosowaną do danego produktu. Sama kontrola wzrokowa może nie wystarczyć do stwierdzenia szczelności lub integralności opakowania. Rozwiązania firmy Levapack Przewodnik po rozwiązywaniu problemów z maszynami pakującymi obejmuje dodatkowe kontrole na poziomie linii produkcyjnej.
